Comment fonctionne la jauge carburant dans une voiture ?
La jauge de carburant reste l’un des instruments les plus consultés par les conducteurs au quotidien avec la vitesse.
Ce dispositif électronique permet d’éviter les pannes sèches qui immobilisent chaque année des milliers d’automobilistes sur les routes.
Son fonctionnement repose sur un système ingénieux qui combine mécanique et électronique pour transmettre une information vitale depuis le réservoir jusqu’au tableau de bord.
Principe de base de la jauge de carburant automobile
Architecture générale du système
La jauge de carburant fonctionne selon un principe de mesure de niveau basé sur la flottaison. Le système se compose de deux éléments principaux qui travaillent en parfaite synchronisation. L’unité de détection, immergée dans le réservoir, capte les variations du niveau de carburant et transmet ces informations à l’indicateur situé sur le tableau de bord.
Cette architecture permet une surveillance continue du volume d’essence ou de gazole disponible. Les constructeurs automobiles équipent désormais tous leurs modèles de ce dispositif, qu’il s’agisse de voitures particulières, de deux-roues ou de véhicules utilitaires.
Types d’affichage disponibles

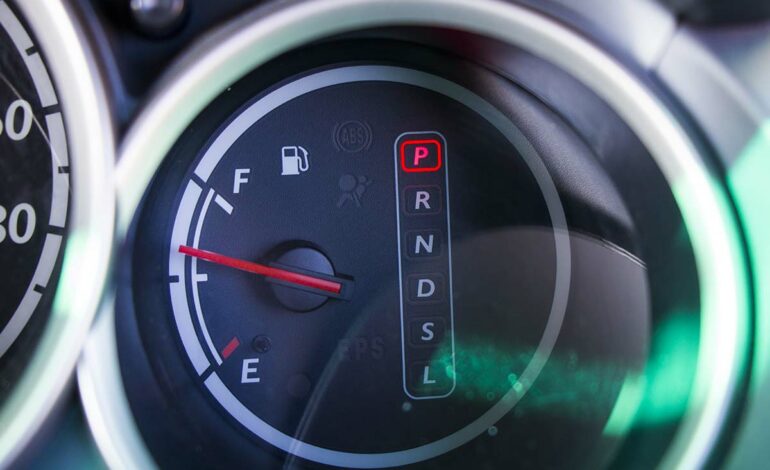

Les automobilistes rencontrent principalement deux types d’affichage pour leur jauge de carburant. Le système traditionnel utilise un cadran avec une aiguille qui se déplace entre les repères « F » (full) et « E » (empty). Cette présentation analogique reste très répandue sur de nombreux véhicules actuels.
Les modèles plus récents intègrent souvent un affichage électronique sophistiqué. Cet écran peut présenter une aiguille virtuelle, des bâtonnets lumineux ou même le nombre de kilomètres restants avec le carburant disponible.
Rôle du capteur immergé dans le réservoir
Positionnement et installation
Le capteur de niveau constitue le cœur du système de mesure de la jauge de carburant. Les ingénieurs l’installent directement dans le réservoir, où il baigne en permanence dans le carburant. Cette position stratégique lui permet de détecter avec précision les moindres variations du niveau de liquide.
L’installation de ce capteur nécessite une étanchéité parfaite pour éviter les fuites de carburant. Les constructeurs utilisent des joints spéciaux et des systèmes de fixation robustes pour garantir la sécurité du dispositif.
Résistance aux conditions extrêmes
Le capteur doit résister à des conditions particulièrement difficiles à l’intérieur du réservoir. Il supporte les variations de température, les vibrations du véhicule et le contact permanent avec des carburants parfois corrosifs. Les matériaux utilisés pour sa fabrication subissent des tests rigoureux pour garantir une longévité optimale.
Cette robustesse explique pourquoi la plupart des jauges de carburant fonctionnent sans problème pendant de nombreuses années. Seuls les véhicules très anciens ou mal entretenus présentent parfois des dysfonctionnements de ce composant.
Mécanisme de fonctionnement du flotteur et du potentiomètre
Principe de flottaison
Le flotteur représente l’élément mobile du système de mesure de la jauge de carburant. Ce composant flotte à la surface du carburant et suit fidèlement les variations de niveau dans le réservoir. Sa conception utilise des matériaux légers et étanches qui lui permettent de rester en surface quelles que soient les conditions.
Une tige métallique relie le flotteur au potentiomètre situé au-dessus du niveau maximum de carburant. Cette liaison mécanique transmet les mouvements verticaux du flotteur vers le système de mesure électronique.
Fonctionnement du potentiomètre
Le potentiomètre transforme les mouvements mécaniques du flotteur en signal électrique exploitable. Ce composant électronique fait varier sa résistance en fonction de la position de la tige reliée au flotteur. Quand le niveau de carburant baisse, le flotteur descend et modifie la résistance du potentiomètre.
Cette variation de résistance génère un signal électrique proportionnel au niveau de carburant. Le système peut ainsi déterminer avec précision la quantité de liquide présente dans le réservoir et transmettre cette information vers le tableau de bord.
| Position du flotteur | Résistance du potentiomètre | Affichage sur la jauge |
|---|---|---|
| Niveau maximum | Résistance minimale | Réservoir plein (F) |
| Niveau moyen | Résistance intermédiaire | Réservoir à moitié plein |
| Niveau minimum | Résistance maximale | Réservoir vide (E) |
Transmission et affichage des données sur le tableau de bord
Circuit électrique de transmission
Le signal généré par le potentiomètre voyage jusqu’au tableau de bord via un circuit électrique dédié. Des fils électriques spécialement protégés transportent cette information depuis le réservoir jusqu’à l’habitacle du véhicule. Cette transmission s’effectue en temps réel, permettant un affichage instantané des variations de niveau.
Sur les véhicules modernes, ce signal peut transiter par l’ordinateur de bord qui traite l’information avant de l’afficher. Cette approche permet d’intégrer des fonctions avancées comme le calcul de l’autonomie restante ou l’activation d’alertes personnalisées.
Systèmes d’affichage analogiques

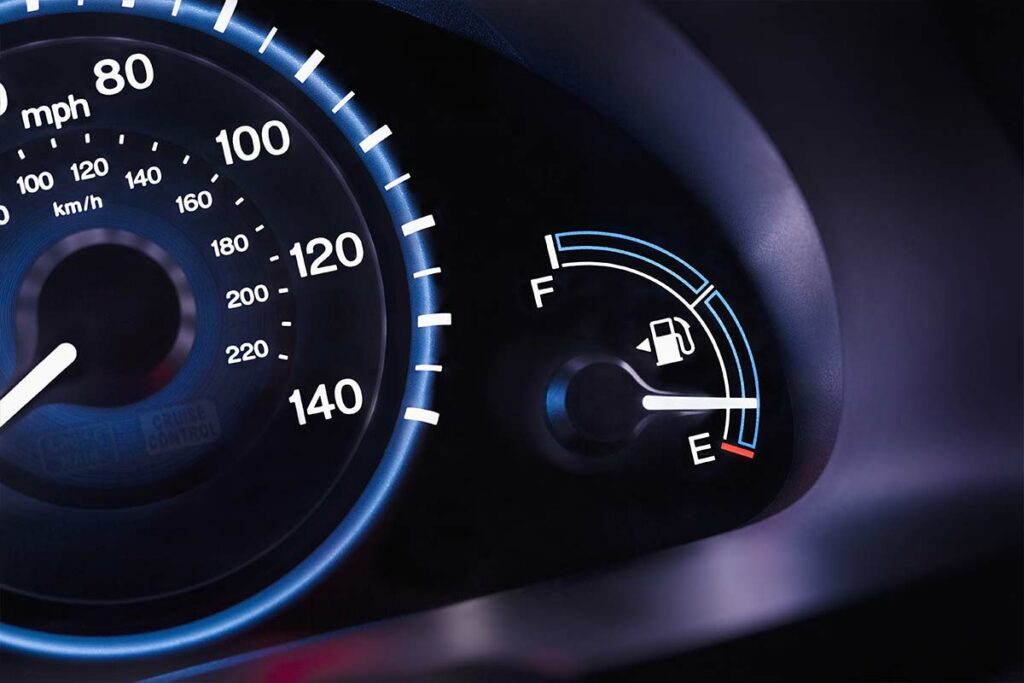

L’affichage analogique traditionnel utilise un galvanomètre pour déplacer l’aiguille de la jauge de carburant. Ce système crée un champ magnétique proportionnel au signal reçu, ce qui entraîne le mouvement de l’aiguille sur le cadran. L’aiguille se positionne entre les repères « F » et « E » selon le niveau de carburant détecté.
Cette technologie éprouvée offre une lecture intuitive et rapide du niveau de carburant. Les conducteurs apprécient la simplicité de ce système qui ne nécessite aucun apprentissage particulier.
Affichages numériques modernes

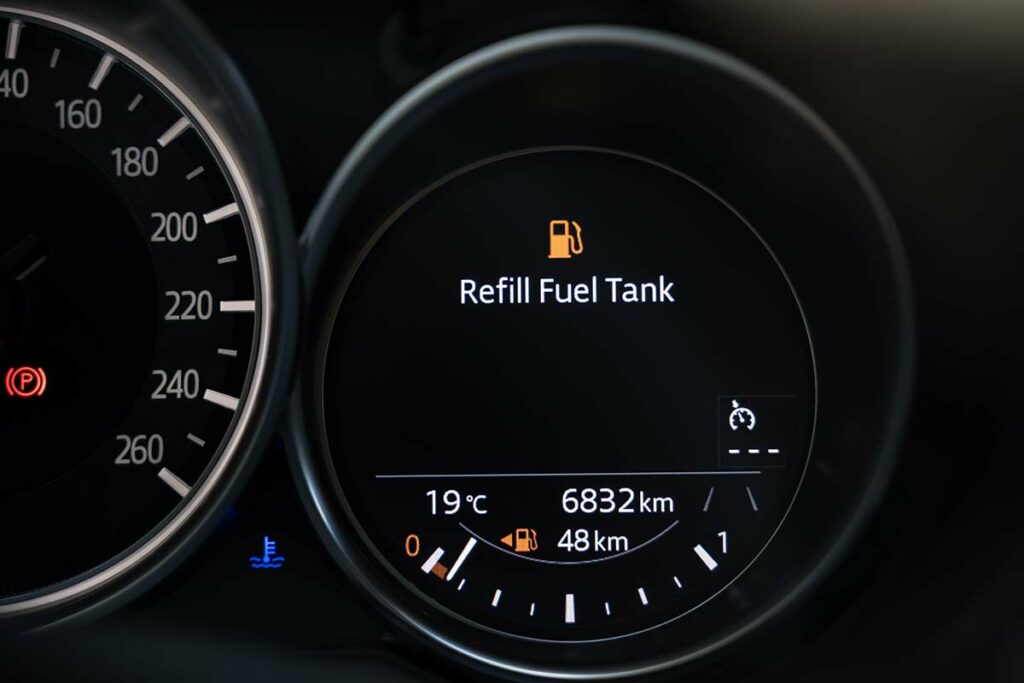

Les systèmes numériques proposent des présentations variées de l’information. Certains reproduisent l’apparence d’une aiguille virtuelle sur écran, tandis que d’autres utilisent des bâtonnets lumineux ou des barres de progression. Le nombre de bâtonnets affichés indique directement la proportion de carburant restant.
Ces affichages peuvent également intégrer le calcul de l’autonomie restante en kilomètres. Cette fonction combine les données de niveau de carburant avec la consommation moyenne du véhicule pour estimer la distance encore parcourable.
Dysfonctionnements courants et solutions de dépannage
Symptômes d’une panne de jauge

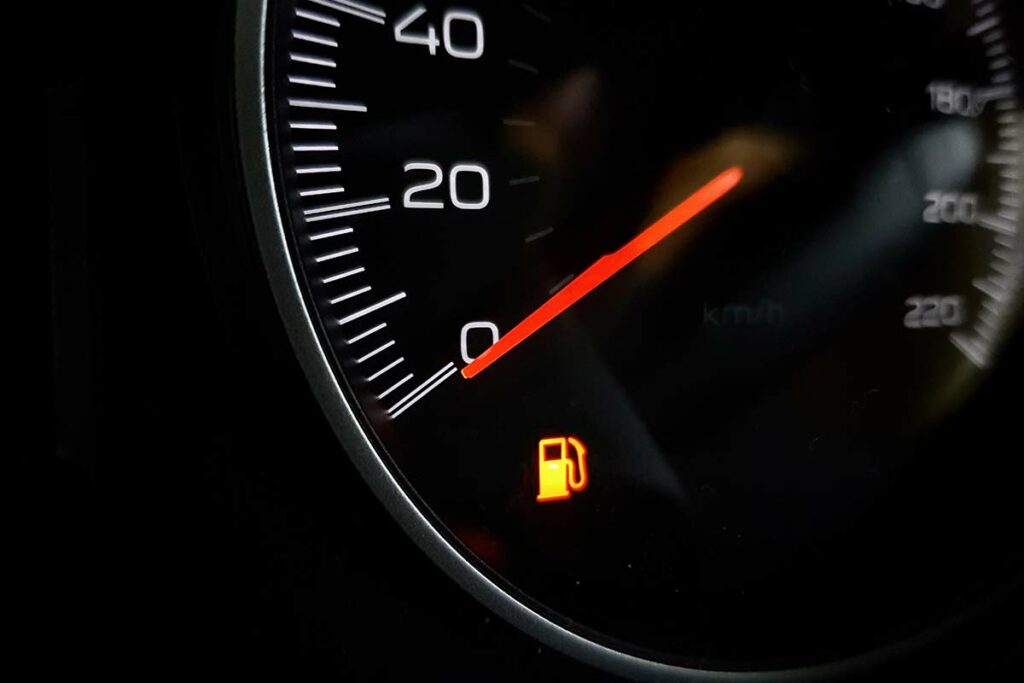

Les dysfonctionnements de la jauge de carburant se manifestent par plusieurs symptômes caractéristiques. L’affichage peut rester figé sur une valeur fixe, indiquant par exemple un réservoir toujours plein ou constamment vide, même après avoir fait le plein ou roulé plusieurs centaines de kilomètres.
D’autres pannes provoquent des fluctuations erratiques de l’affichage. L’aiguille ou l’indicateur numérique oscille alors entre différentes valeurs sans logique apparente, rendant impossible l’estimation du niveau réel de carburant.
Causes principales des pannes
Les anomalies d’affichage résultent généralement d’un dysfonctionnement de l’unité de mesure présente dans le réservoir. Le flotteur peut se bloquer ou se détacher de sa tige de liaison, empêchant la transmission correcte des mouvements vers le potentiomètre.
Le potentiomètre lui-même peut présenter des défaillances, notamment sur les véhicules anciens ou peu entretenus. L’usure des contacts électriques ou l’oxydation des composants perturbent alors la génération du signal de mesure.
Solutions de réparation
La réparation d’une jauge de carburant défaillante nécessite généralement l’intervention d’un professionnel qualifié. Le mécanicien doit accéder au réservoir pour diagnostiquer l’origine de la panne et remplacer les composants défectueux. Cette opération demande des compétences techniques spécifiques et le respect de règles de sécurité strictes.
Certaines séries de véhicules neufs peuvent présenter des erreurs d’assemblage qui nécessitent le remplacement complet du système de mesure. Dans ce cas, la garantie constructeur prend généralement en charge les frais de réparation.
Conduite en cas de panne
En attendant la réparation, les conducteurs peuvent utiliser le compteur kilométrique pour estimer leur consommation de carburant. Cette méthode consiste à noter la distance parcourue depuis le dernier plein et à la comparer avec la consommation habituelle du véhicule.
Les précautions suivantes permettent d’éviter la panne sèche lors d’un dysfonctionnement de la jauge :
- Noter systématiquement le kilométrage lors de chaque plein
- Calculer la consommation moyenne du véhicule sur 100 kilomètres
- Faire le plein plus fréquemment par précaution
- Garder un bidon de carburant d’urgence dans le coffre
- Planifier les trajets en repérant les stations-service sur l’itinéraire
